Funzjoni u applikazzjoni

Din hija magna tat-tħin ta 'tmigħ manwali ta' 3 assi, użata komunement biex tħin keyway fuq pjani u xaftijiet tal-metall, biex tħin uċuħ tal-metall biex tinkiseb il-flatness meħtieġa fil-medda ta '300 * 100mm, jew biex tittaqqab toqob fil-metall fil-medda ta' { {3}}mm.

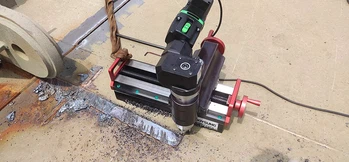

KMM300 japplika prinċipalment għal hawn taħt ix-xena tal-magni fuq il-post:

1. Isewwi ċavetta fil-magħżel li jdur:

Iċ-ċavetti fuq xi xaftijiet se jintlibsu wara użu fit-tul, u jikkawżaw li l-partijiet fuq ix-xaft u x-xaft ma jiġux iffissati flimkien, u dan jirriżulta f'falliment. Din il-magna hija adattata biex tintuża biex tespandi l-keyway ħażina oriġinali u toħloq keyway intatta ġdida. Il-bażi ta 'immuntar f'forma ta' V tippermetti li l-magna tiġi mmuntata fuq ix-xaft faċilment u sewwa.

2. Isewwi ċavetta fi pjani tal-metall:

Iċ-ċavetta għat-twaħħil tal-komponenti ma 'pjan tal-metall ħafna drabi tintlibes, u tikkawża li l-ġonta bejn il-pjan u l-komponent tinħall u tinbidel. Speċjalment pjanċi ta 'l-azzar kbar, stands ta' rolling mill, eċċ li qed jiġu mmaxinjati fuq il-post huma inkonvenjenti biex jimxu lejn il-workshop għall-manutenzjoni. Din il-magna tat-tħin żgħira tista 'tinġieb faċilment fis-sit tal-magni biex tħin ċavetta bi preċiżjoni għolja ħafna.

3. Pjan tal-metall tat-tħin biex tinkiseb il-flatness meħtieġa fuq pjan tal-metall:

• Għerq taċ-ċippa tal-gagazza: Waqt l-iwweldjar ta 'ġonta miż-żewġ naħat, inti ċippa l-għerq tal-weldjatura qabel l-iwweldjar fuq in-naħa l-oħra biex ittaffi l-istress fl-ewwel weldjatura.

• Żid linja diviżorja jew skanalaturi mal-blokka tal-metall, tadatta l-blokka tal-metall għall-proċess speċifiku.

• Żieda fil-flatness permezz tat-tħin, tagħmel il-wiċċ ta 'kuntatt aktar tajbin.

4. Bini ta 'toqob tal-pin, tneħħija tal-kamin miksur fit-toqba tal-bolt u ċavetta mwaħħla fil-keyway

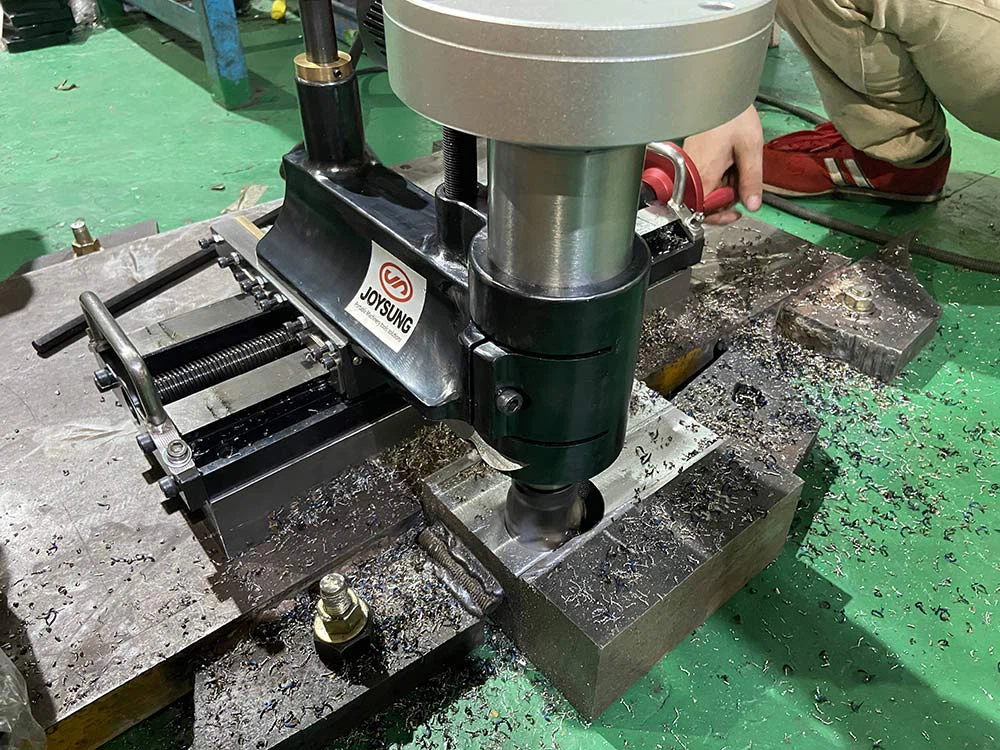

Billi tissostitwixxi l-cutter tat-tħin b'bit drill, tista 'tħaffir toqob tal-pin perfetti fi kwalunkwe metall. Il-puplesija standard ta '70mm tista' wkoll tissodisfa r-rekwiżiti tal-fond tal-biċċa l-kbira tat-toqob tal-pin. Peress li huwa għalf ta 'tliet assi, id-dijametru tat-toqba tal-pin jista' wkoll jiġi aġġustat skont il-ħtieġa li tespandi t-toqba. Karatteristika oħra importanti hija l-abbiltà li tneħħi viti miksura minn toqob tal-bolt jew ċavetta mwaħħla fil-keyway, mitħna barra, u toħloq bolt toqob jew keyway ġodda.

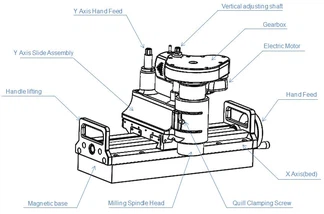

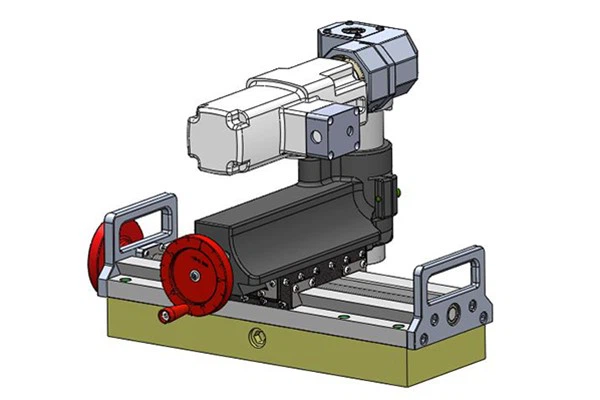

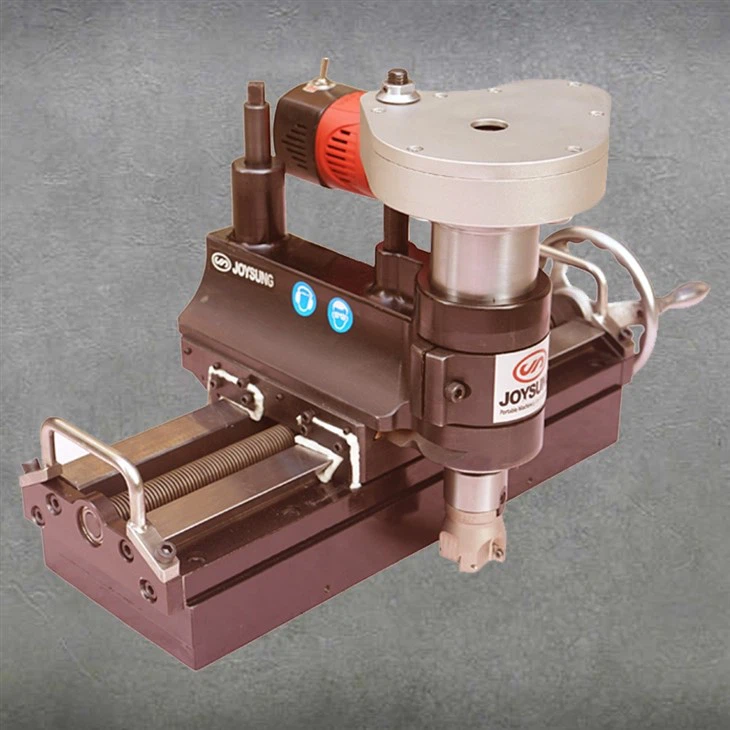

Struttura tal-magna

Bażi tal-magna (assi X):

Il-moviment tal-assi X jinkiseb billi ddawwar il-kamin taċ-ċomb imwaħħal mal-bażi. Ir-rota tal-idejn fit-tarf tal-kamin taċ-ċomb jista 'jikkontrolla b'mod preċiż l-ammont ta' għalf. Biex tiffaċilita l-installazzjoni tal-magna fuq il-partijiet li jridu jiġu mmaxinjati, tliet bażijiet differenti huma ddisinjati biex ilaħħqu ma 'kundizzjonijiet tax-xogħol differenti:

1. Bażi ġenerali: Il-bażi hija blokka tal-metall ordinarja li tista 'tiġi ffissata permezz ta' wweldjar u boltijiet.

2. Bażi manjetika: Hemm swiċċ fuq in-naħa tal-bażi manjetika. Tista 'tixgħel u titfi l-ġbid manjetiku billi ddawwar is-swiċċ b'wrench hexagon ta' barra. Huwa faċli ħafna li tinstalla. Għal xi partijiet tal-ħadid, għandek bżonn biss li tissettja l-pożizzjoni u agħfas is-swiċċ għal ON biex tirranġaha.

3. Bażi ta 'immuntar V: Il-bażi f'forma ta' V hija ddisinjata għall-magni tax-xaftijiet u tikkonsisti minn appoġġi u boltijiet fissi. Permezz ta 'boltijiet u appoġġi fissi, il-magna u x-xaft li għandhom jiġu mmaxinjati huma konnessi sewwa flimkien.

Cantilever (assi Y):

Il-kamin taċ-ċomb fuq il-Cantilever huwa perpendikolari mal-kamin taċ-ċomb fuq il-bażi. Billi ddawwar ir-rota l-oħra, tista 'timxi fid-direzzjoni tal-assi Y b'puplesija ta' 100mm. Tarf wieħed tal-Cantilever huwa fejn jitgħabba l-magħżel.

Magħżel (assi Z):

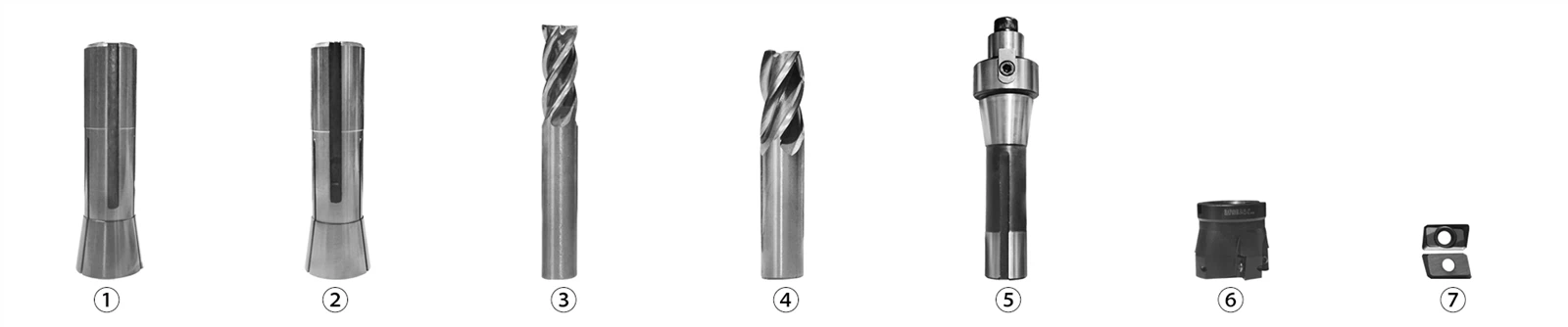

Iż-żarżur huwa mgħammar b'żewġ tipi ta 'imtieħen tat-tarf, cutter tat-tħin u aċċessorji ta' immuntar relatati, bi stroke vertikali ta '70mm.

Sistema tal-enerġija:

Bl-użu ta 'mutur elettriku Milwaukee ta' 1200KW, drive qawwi, kapaċità ta 'output stabbli, tiżgura li l-effett tal-magni huwa aħjar.

F&Q

1. Kif jiġu mmaxinjati ċ-ċavetta?

Il-ħames metodi li ġejjin ta 'ħolqien ta' keyway huma relattivament komuni, li minnhom il-metodu tat-tħin huwa l-aktar użat komunement.

• Metodu tat-tħin
  It-tħin huwa metodu ta 'mmaxinjar komuni li jitwettaq b'magna tat-tħin jew magna tat-tħin CNC (KMM300 hija magna tat-tħin żgħira li tista' tittieħed fis-sit għall-magni). L-ewwel, iddetermina l-post u d-daqs taċ-ċavetta skont ir-rekwiżiti tad-disinn. Imbagħad, agħżel il-qtugħ xieraq tat-tħin u installa l-cutter fuq il-magna tat-tħin. Ikkontrolla l-proċess tal-magni billi taġġusta l-parametri tat-tqattigħ bħall-veloċità tat-tqattigħ, l-għalf u l-fond tal-qtugħ. Matul il-magni, huwa meħtieġ li jiġi żgurat li l-pożizzjoni relattiva tal-għodda u l-biċċa tax-xogħol tkun stabbli biex tiġi żgurata l-eżattezza u l-flatness taċ-ċavetta.
• Metodu tat-tħin tal-islott
  It-tħin tas-slott huwa metodu ta 'tħin speċjali adattat għall-magni ta' ċavetti wiesgħa u baxxi. Dan il-metodu jopera b'għodda dedikata għat-tħin tal-islott. L-għodda tat-tħin tas-slots għandhom truf tat-tqattigħ multipli u jistgħu jagħmlu qatgħat multipli simultanjament. Matul il-proċess tal-magni, l-għodda ddur b'veloċità għolja biex tnaqqas skanalaturi fuq il-wiċċ tal-biċċa tax-xogħol. Permezz ta 'qtugħ kontinwu, iċ-ċavetta hija finalment iffurmata. Il-metodu tat-tħin tal-islott jista 'jtejjeb l-effiċjenza u l-eżattezza tal-magni.

• Metodu tal-inċanar

  L-inċanar huwa metodu ta 'makkinar tradizzjonali adattat għall-magni ta' keyways fonda u dojoq. Dan il-metodu jitwettaq bi planer jew CNC planer. L-ewwel, iddetermina d-daqs u l-forma tal-għodda tal-inċanar tiegħek. Imbagħad, aġġusta l-mejda tal-planer u l-għodda tal-inċanar biex jaqblu mal-post u d-daqs taċ-ċavetta. Matul il-proċess tal-maċinazzjoni, il-planer jimxi 'l quddiem u lura biex jaqta' l-għodda tal-inċanar tul id-direzzjoni taċ-ċavetta. Wara diversi inċanar, iċ-ċavetta hija finalment iffurmata. Il-metodu tal-inċanar jista 'jikseb preċiżjoni ogħla tal-magni u kwalità tal-wiċċ.

• Metodu tas-serrar

  Is-serrar huwa metodu ta 'mmaxinjar sempliċi adattat għall-magni ta' ċavetti baxxi. Dan il-metodu jitwettaq bl-użu ta 'serrieq. L-ewwel, iddetermina d-daqs u l-forma tal-għodda tas-serrar. Imbagħad, waħħal il-biċċa tax-xogħol mal-magna tas-serrar u aġġusta l-pożizzjoni u d-direzzjoni tat-tqattigħ. Matul il-magni, il-magna tas-serrar timxi 'l quddiem u lura biex taqta' l-biċċa tax-xogħol tul id-direzzjoni taċ-ċavetta. Wara diversi qatgħat ta 'serrieq, iċ-ċavetta fl-aħħar tiġi ffurmata. Il-metodu tas-serrar huwa sempliċi biex topera u adattat għal xi makkinar sempliċi ta 'keyway.

• Metodu ta 'qtugħ bil-lejżer

  Il-qtugħ bil-lejżer huwa metodu ta 'magni ta' preċiżjoni għolja adattat għall-magni ta 'keyways kumplessi. Dan il-metodu jitwettaq bl-użu ta 'magna tal-qtugħ bil-lejżer. Magni tal-qtugħ bil-lejżer jistgħu jaqtgħu l-biċċiet tax-xogħol billi jikkontrollaw il-pożizzjoni u l-qawwa tar-raġġ tal-lejżer. Matul il-proċess tal-magni, ir-raġġ tal-lejżer jaqta 'tul il-kontorn taċ-ċavetta. Il-metodu tal-qtugħ bil-lejżer jista 'jikseb preċiżjoni għolja u makkinar ta' effiċjenza għolja.

2. Kif jaħdem keyway?

Iċ-ċwievet ħafna drabi jintużaw għal konnessjonijiet li jistgħu jinqalgħu bejn xaftijiet u partijiet ta 'trasmissjoni fuq ix-xaft biex jittrasmettu t-torque u l-moviment; jistgħu wkoll ikollhom rwol ta 'gwida meta jkun meħtieġ moviment axjali bejn il-partijiet tat-tgħammir. Konnessjoni ċavetta ċatta tikkonsisti minn ċavetta u xaft. Huwa magħmul minn keyway u buttun keyway; waqt it-tħaddim, it-torque jiġi trażmess permezz ta 'kuntatt bejn in-naħa taċ-ċavetta u n-naħa taċ-ċavetta u l-kanal tal-buttun. Keyway hija l-kanal li tpoġġi ċ-ċavetta, ġeneralment teħtieġ preċiżjoni għolja. Meta ċ-ċavetta tkun installata fiċ-ċavetta, iktar ma tkun stretta ċ-ċavetta, aħjar.

3. Kif taqta 'keyway?

Il-ħames metodi li ġejjin huma relattivament komuni,

• Metodu tat-tħin
• Metodu tat-tħin tal-islott
• Metodu tal-inċanar
• Metodu tas-serrar
• Metodu ta 'qtugħ bil-lejżer

4. kif tiffaċċja keyway?

Broach keyway huwa ieħor li tgħid is-serrar keyway, keyway makkinar jista 'jsir malajr, iżda l-eżattezza hija relattivament baxxa.

5. Kif taqta 'keyway f'xaft?

Waħħal il-KMM300 fuq ix-xaft permezz tal-bażi f'forma ta 'V, installa l-cutter tat-tħin xieraq, u aġġusta t-tħin tat-tħin għal pożizzjoni xierqa permezz tar-rota ta' l-idejn, imbagħad ixgħel il-mutur biex mitħna.
